地铁实训系统(城市轨道交通自动售检票系统AFC)方案书是我公司开发的一套可以应用于地铁售票、地铁设备维护学习训练系统，模拟现实环境，实现自助售票、补票、双向进出、人工售票、自助计算票价，并监视财务及人员进出情况。本方案已应用于高校轨道交通实训课程，现供我公司代替商下载应用。

一、

 1)         临时卡对用户来说，是一次性卡，价值是固定的，卡的价值可由软件设置

2)         临时卡的有效期可以在软件上设置，一般为1天内有效

3)         持临时卡和城市卡进入地铁站时，都是刷卡进入，使用同一个读卡区

4)         持临时卡走出地铁站闸机时，只能将临时卡塞入临时卡回收口，如果误将临时卡放在城市卡读卡区刷卡，将在闸机的液晶屏显示提示，并播放警告声音

5)         临时卡统一回收到闸机中的卡箱中，可由工作人员取出循环使用

6)         临时卡过期或者已被使用后，有可能被用户带出，将由软件系统自动作废处理

7)         临时卡的发放和回收，在软件上有相应的管理界面，软件中，按工作人员编号详细记录了每一批领卡、回收的状态

1)         城市卡是指现在广为流行的城市交通一卡通卡，该卡可以多次使用、充值，也可以退卡

2)         城市卡的有效期管理

3)         持城市卡进出都在读卡区刷卡，与临时卡一样，如果走出闸机时，将城市卡误塞入卡回收口，将吞出该卡，并给出类似的提示

4)         持城市卡进出时，在液晶界面上，显示余额，和有效期

5)         在软件上有城市卡的查询、出售、退卡、退卡押金的管理，并且能按时段打印该卡片的所有消费详单

1)         该系统提供人工售票点一个，售票点的硬件为一台电脑和一台卡读取设备，在一个售票点，可以售临时卡和城市卡，也可以办理充值、退卡

2)         实际上售票点可以设置多个，售票软件也可以随意安装，每个售票点有自己的编号，只要有相应的权限，在任何一台售票点，都可以查询财务状态

3)         具备售票员管理功能，对售票员进行编号登记，售票员的售票财务在交班时实时结算

1)         软件有严格的权限组设置、权限设置

2)         相应的权限登陆时，只显示相应的功能界面

3)         重要操作有日志记录，日志记录按时间自动清除

1)         每日财务结算界面

2)         按日、月、年和特定时段查询财务报表

3)         查询售票员的结算状态，按售票员查询销售表

4)         按售票点查询售票点销售表

5)         所有售票点的整体销售表

1)         地铁自助售票机在北京、广州等已经广泛使用，目前都是用来销售临时卡，当用户在触摸屏上选择开始、结束的路线和票的张数后，将从吞卡区掉下相应的临时卡，并找零，本自助售票机，在售卡时，能接受10元、5元、1元的纸币，找零为5元和1元的纸币

2)         自助售票机的触摸屏上，有一个充值按钮，用户切换到充值界面后，塞入城市卡，然后连续塞入50元、100元，按确认后，城市卡便从吞卡区掉下来，完成充值；自助充值功能目前在北京地铁中，还没有使用，但可能在未来的地铁设备的改造中添加

3)         自助售票充值一体机，相当于一个售票点，可以任意添加个数，软件中也有相应的统计界面

1)         如果卡号不存在或过期，将在软件后台的监视界面显示出来，并有声音提示

2)         实际使用的地铁临时卡和城市卡是加密严格的IC卡，并且卡余额在卡和和收费管理软件中同步，让安全性大大提高，但高速的IC卡读写设备成本较高，并且后台软件的加密算法也要更多投入；本项目用于教学，显然没有必要在安全性上浪费大量投资，因此使用普通的射频ID卡代替，排除高度安全的因素，在外观、使用方法和系统原理上，两者完全一样

1)         闸机进口和出口处各有一对红外线，用于检测人员进出并做出及时反应

2)         闸机摆翼两侧各有一对红外线，用于防夹

1)         实时显示每台机器中回收的临时卡数量

2)         实时显示每台自助售票机中的临时卡数量

3)         实时显示地铁内部的人数

1)         在闸机附近的墙壁安装一个简易的按钮，按下后，即模拟消防系统被触发，闸机的摆翼将全部打开

2)         当切断电源后，闸机的摆翼也将全部打开，变成无障碍通道

3)         用管理员权限登陆管理软件后，可以将某台闸机设置为禁用状态，禁用后，闸机的液晶屏上显示叉号警示

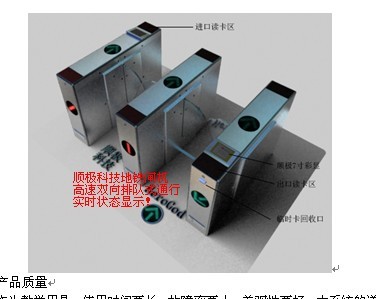

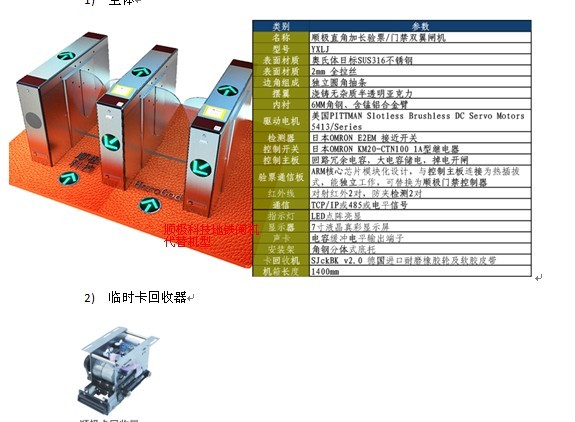

1.         作为教学用具，使用时间要长、故障率要小，美观性要好，本系统的道闸机采我公司高档翼闸系列，拥有亮显指示灯和大屏液晶显示，电机和相关电气元为行业先进的进口品牌；摆翼是透明浇铸亚克力板，侧盖面积大，可拆卸；表面不锈钢遵从日标SUS316标准，厚度2.0MM，全拉丝处理；本产品可连续上电使用，电路中的冗余大电容，保证了常断常开环境下，内部电机免受损坏

2.         电脑和服务器设备采用了受欢迎的品牌机

3.         本系统的相关软件，是我公司常用的售票软件经少量修改而来，数据库结构和通信协议没有改变，因此稳定性得到了保障

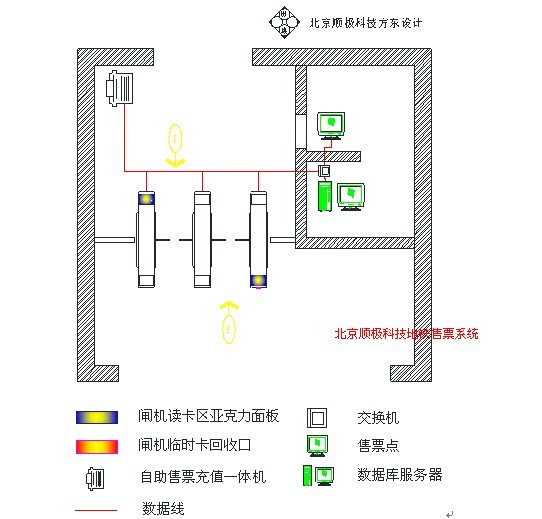

闸机之间有电源线和数据线，需要在地面切割长槽用于布线，然后在槽上扣上不锈钢方盒，从外表面看，通道的中间有一道窄不锈钢条

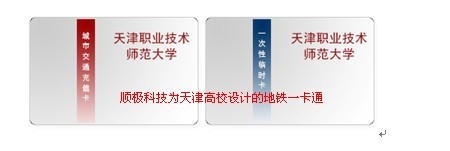

射频卡MOTOROLA芯准ID薄卡，双面丝网印刷，背面印刷简易使用说明

射频卡正面图案

通过RJ45网线头连接到局域网交换机中，与一卡通系统组成局域网
