指示灯点阵图片码下载

代理商自行生产指示灯,可以按照以下码制作图形,图形的序号必须对应,这样就可以利用HeroGod指示灯图形设置软件。

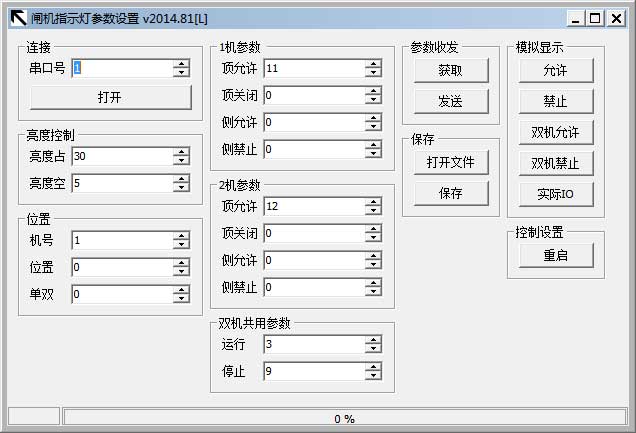

指示灯设置软件

该指示灯可以兼容我公司以下型号的控制板:

V2014.81[M] V2014.81[L]  V2014.81[E]  V2014.82[M]  V2014.82[L]  V2014.82[G]   V8600[x] HeroGod 系列

逆向
32,16
阴码,由于软件的BUG,所以采用阴码生成,而在MCU中会取反;如果您采用阳码,可以将PCB中的4块点阵左右对调。
逐行

{0xFF,0x0F,0xFF,0x1F,0xFF,0x3F,0x3F,0x00,0x7F,0x00,0xFF,0x00,0xFF,0x01,0xF7,0x03,0xC7,0x07,0x87,0x1F,0x07,0x3F,0x07,0x7E,0x06,0xFC,0x04,0xF8,0x00,0xF0,0x00,0x60},\ligs\负45度箭头.bmp",0*/

{0x0F,0xF0,0x1F,0xF8,0x3F,0xFC,0x7F,0xFE,0xFE,0x7F,0xFC,0x3F,0xF8,0x1F,0xF0,0x0F,0xF0,0x0F,0xF8,0x1F,0xFC,0x3F,0xFE,0x7F,0x7F,0xFE,0x3F,0xFC,0x1F,0xF8,0x0F,0xF0},\ligs\叉.bmp",0*/

{0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x3C,0x00,0x3C,0x00,0x3C,0x00,0x3C,0x00,0x3C,0x00,0x3C,0x00,0xFF,0x00,0xFF,0x00,0x7E,0x00,0x7E,0x00,0x3C,0x00,0x18},\ligs\反箭头单面.bmp",0*/

{0x18,0x00,0x3C,0x00,0x7E,0x00,0x7E,0x00,0xFF,0x3C,0xFF,0x3C,0x3C,0x3C,0x3C,0x3C,0x3C,0x3C,0x3C,0x3C,0x3C,0xFF,0x3C,0xFF,0x00,0x7E,0x00,0x7E,0x00,0x3C,0x00,0x18},\ligs\双向箭头.bmp",0*/

{0x18,0x00,0x3C,0x00,0x7E,0x00,0x7E,0x00,0xFF,0x00,0xFF,0x00,0x3C,0x00,0x3C,0x00,0x3C,0x00,0x3C,0x00,0x3C,0x00,0x3C,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},\ligs\正箭头单面.bmp",0*/

{0xF0,0xFF,0xF8,0xFF,0xFC,0xFF,0x00,0xFE,0x00,0xFE,0x00,0xFF,0x80,0xEF,0xC0,0xE7,0xE0,0xE3,0xF0,0xE1,0xF8,0xE0,0xFC,0xE0,0x7E,0x60,0x3F,0x20,0x1F,0x00,0x0E,0x00},\ligs\45度箭头.bmp",0*/

{0xF0,0x0F,0xFC,0x3F,0xFE,0x7F,0x1E,0x78,0x0F,0xFC,0x07,0xFF,0x87,0xEF,0xC7,0xE7,0xE7,0xE3,0xF7,0xE1,0xFF,0xE0,0x3F,0xF0,0x1E,0x78,0xFE,0x7F,0xFC,0x3F,0xF0,0x0F},\ligs\45度日.bmp",0*/

{0x00,0xF0,0x00,0xF8,0x00,0xFC,0x00,0xFE,0x00,0x7F,0x80,0x3F,0xC0,0x1F,0xE0,0x0F,0xF0,0x07,0xF8,0x03,0xFC,0x01,0xFE,0x00,0x7F,0x00,0x3F,0x00,0x1F,0x00,0x0F,0x00},\ligs\45度斜杆.bmp",0*/

{0x00,0xFC,0x00,0xFC,0x00,0xF0,0x00,0xF8,0x00,0xDC,0x00,0xCE,0x00,0x06,0x00,0x00,0x00,0x00,0x60,0x00,0x73,0x00,0x3B,0x00,0x1F,0x00,0x0F,0x00,0x3F,0x00,0x3F,0x00},\ligs\双向45度箭头.bmp",0*/

{0x0F,0x00,0x1F,0x00,0x3F,0x00,0x7F,0x00,0xFE,0x00,0xFC,0x01,0xF8,0x03,0xF0,0x07,0xE0,0x0F,0xC0,0x1F,0x80,0x3F,0x00,0x7F,0x00,0xFE,0x00,0xFC,0x00,0xF8,0x00,0xF0},\ligs\负45度斜杆.bmp",0*/

{0x3F,0x00,0x3F,0x00,0x0F,0x00,0x1F,0x00,0x3B,0x00,0x73,0x00,0x60,0x00,0x00,0x00,0x00,0x00,0x00,0x06,0x00,0xCE,0x00,0xDC,0x00,0xF8,0x00,0xF0,0x00,0xFC,0x00,0xFC},\ligs\双向负45度箭头.bmp",0*/

{0x80,0x01,0xC0,0x03,0xE0,0x07,0xF0,0x0F,0xF0,0x0F,0xF8,0x1F,0xFC,0x3F,0xFC,0x3F,0xE0,0x07,0xE0,0x07,0xE0,0x07,0xE0,0x07,0xE0,0x07,0xE0,0x07,0xE0,0x07,0xE0,0x07},\ligs\向上箭头.bmp",0*/

{0xE0,0x07,0xE0,0x07,0xE0,0x07,0xE0,0x07,0xE0,0x07,0xE0,0x07,0xE0,0x07,0xE0,0x07,0xFC,0x3F,0xFC,0x3F,0xF8,0x1F,0xF0,0x0F,0xF0,0x0F,0xE0,0x07,0xC0,0x03,0x80,0x01},\ligs\向下箭头.bmp",0*/

{0xF0,0x0F,0xFC,0x3F,0x3E,0x7C,0x0E,0x70,0x07,0xE0,0x07,0xE0,0x03,0xC0,0x03,0xC0,0x03,0xC0,0x03,0xC0,0x07,0xE0,0x07,0xE0,0x0E,0x70,0x3E,0x7C,0xFC,0x3F,0xF0,0x0F},\ligs\圆形.bmp",0*/
