目录

一、  产品示意图... 2

二、  产品参数... 4

三、  安装尺寸... 5

四、  机械安装... 6

五、  接线柱... 9

六、  连接示意图... 11

七、  上位机软件安装... 13

八、  门禁考勤软件使用... 21

九、  维修注意事项... 34

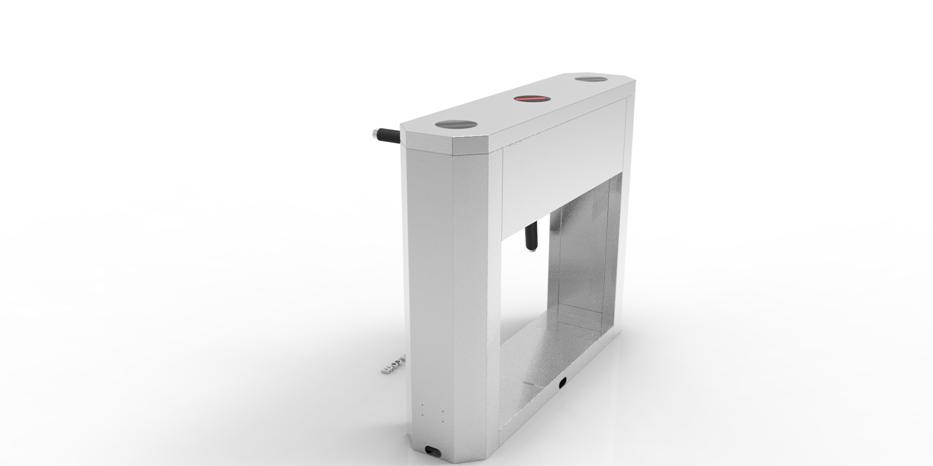

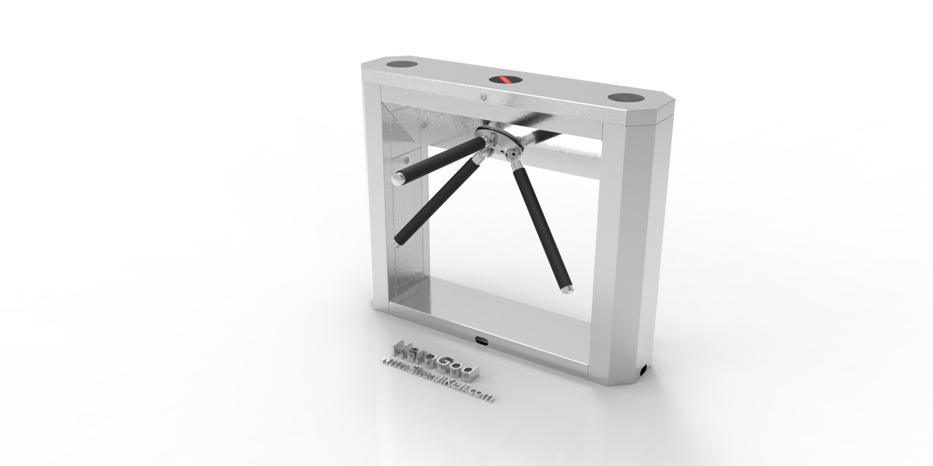

一、         产品示意图



二、         产品参数

类别	参数
名称	通用型刷卡考勤三棍闸机
品牌	HeroGod
型号	ST93.ID/IC
壳体材料	201不锈钢,实测厚度1.35mm,表面拉丝，所有部位材料相同
挡杆材料	304不锈钢圆管,实测厚度0.5mm,表面抛光处理
安装脚	3MM厚角铁，安装孔直径10mm
限位/计数器	中国沪工PNP接近开关
反应速度	开关解锁上锁1秒钟左右
计数功能	支持排队过时接续刷卡计数
安防配置	吸盘式电磁铁,断电自动落杆
控制主部件	松下牌继电器
支持卡	ID或M1 IC卡
连接形式	485总线，物理接口是T568B型超五类网线
上位机接口	RS232串口
指示灯	LED点阵图形
提示音	等待过人嘀嗒声响
门禁功能	容纳2万卡，刷卡进出、实际监视，带考勤功能
输入要求	1根电源线、1根超五类网线
电气参数	220V市电，额定功率60W
规格尺寸	120cm长*29cm宽*100cm高，机重70Kg左右，纸箱包装

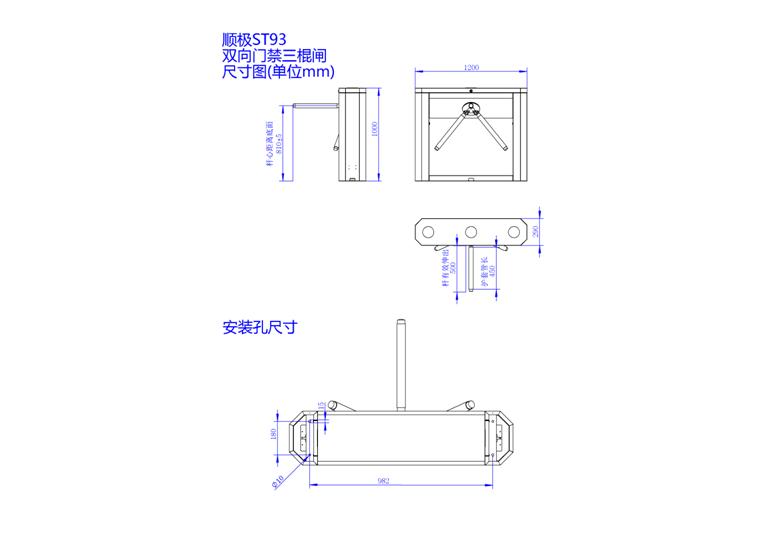

三、         安装尺寸

四、         机械安装

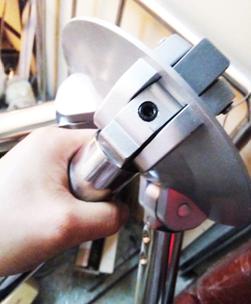

1.      使用配套的螺丝及L型扳手，将机杆转盘固定到机芯架上；安装时，要确保三叉杆的其中一根可以处于水平状态，安装后，杆子处于掉落的挂着状态，只有通电后，向下压杆子，再抬起杆子才能锁住不掉下来

2.      使用配套的钥匙向顺时针方向打开闸机的侧门

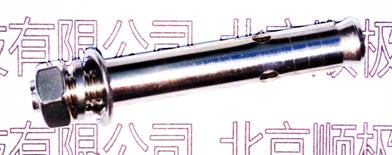

3.      机器底部安装孔直径10mm，使用M8*70mm的不锈钢膨胀螺丝，螺丝材质201

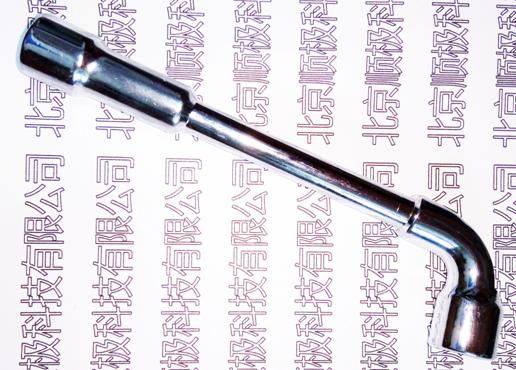

4.      确保机器的电源线、网线已经放置正确，使用13号L型套筒拧紧膨胀螺丝，注意：如果膨胀螺丝非不锈钢的，则需要14号套筒

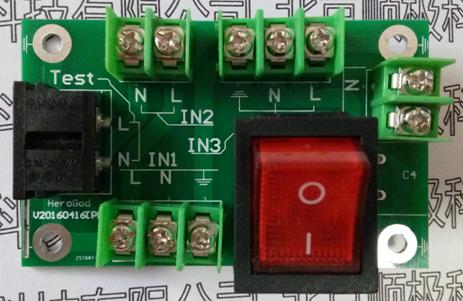

五、         接线柱

1.      220v电源接线柱

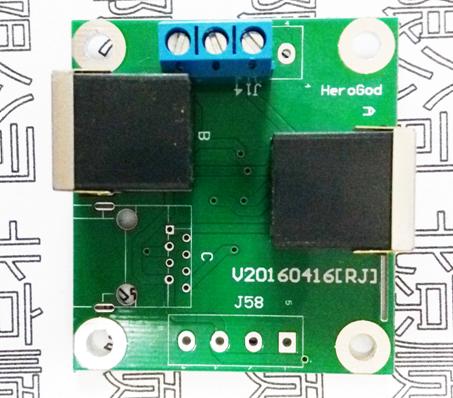

2.      数据线接线柱

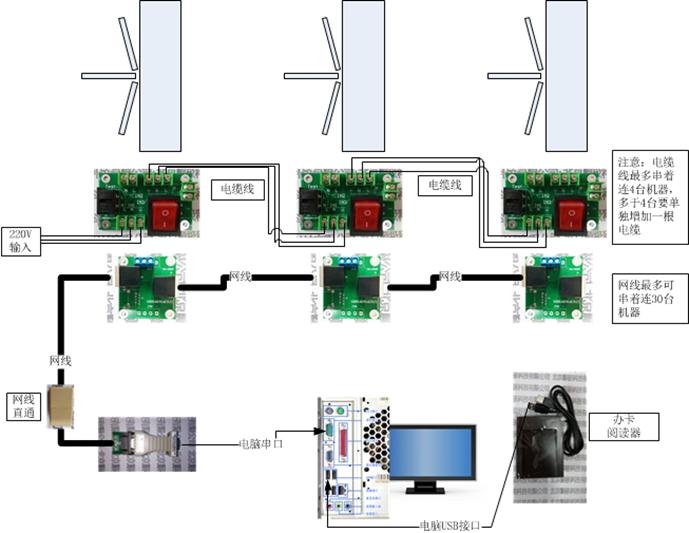

六、         连接示意图

如果电脑或者笔记本上没有串口，则可以使用USB转串口模块



七、         上位机软件安装

1.      安装USB转串口驱动

商用台式机一般已经有9针串口，则无需使用USB转串口模块，可以跳过此步

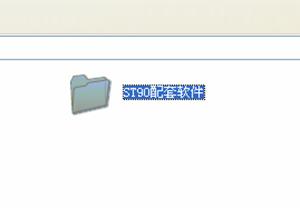

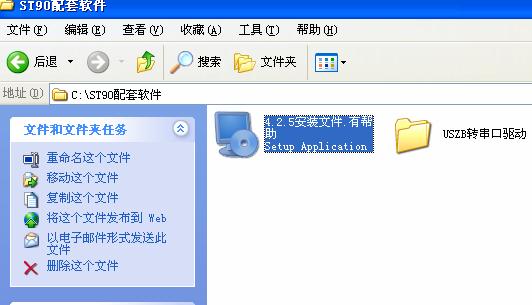

2.      找到配套的文件夹

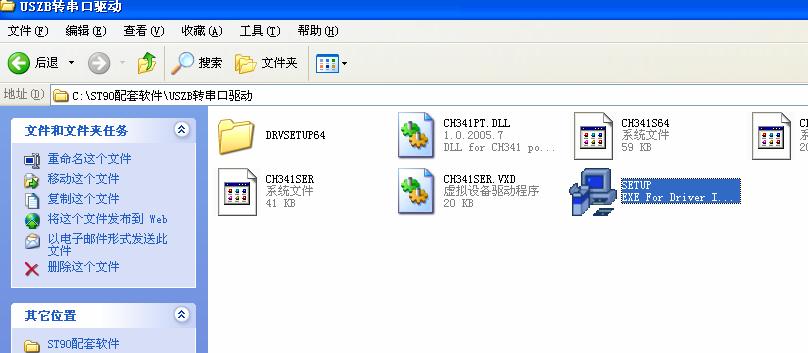

3.      找到其下的驱动安装程序

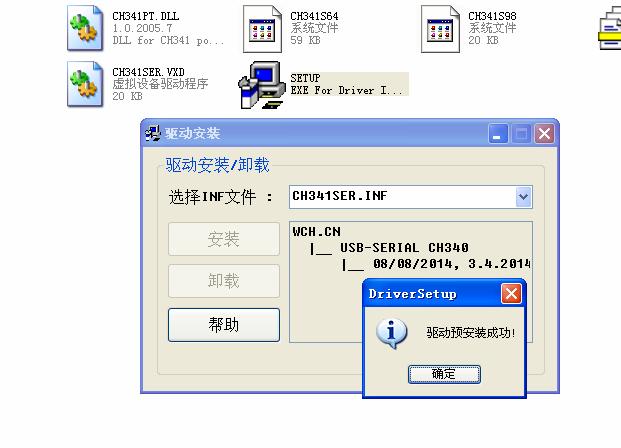

4.      点击安装后，等待驱动安装成功

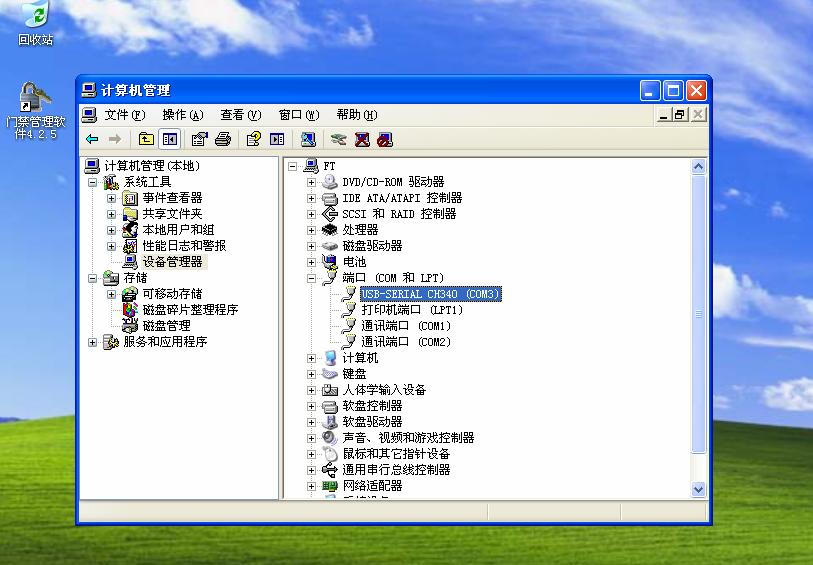

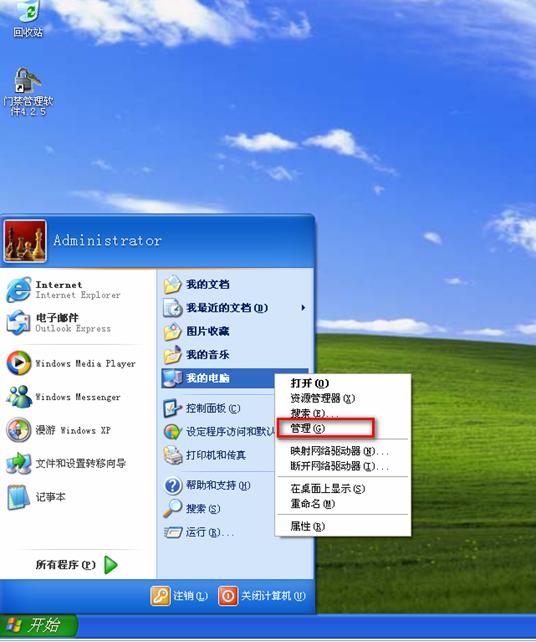

5.      插上USB转串口模块，并右键打开“我的电脑”>>“管理”>>“设备管理器”

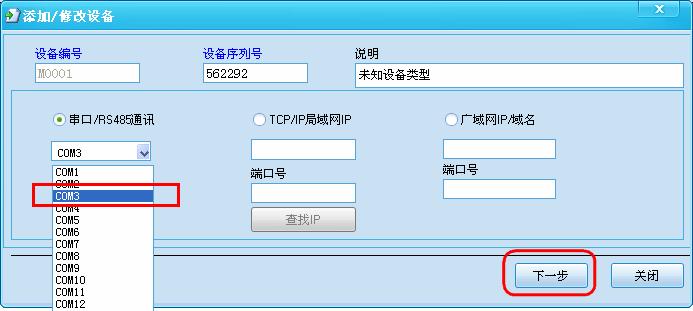

6.      可以看到，模块生成的串口号是COM3，记下这个号码，后期不能更换USB接口，否则串口号可能会变化



7.      再安装门禁软件

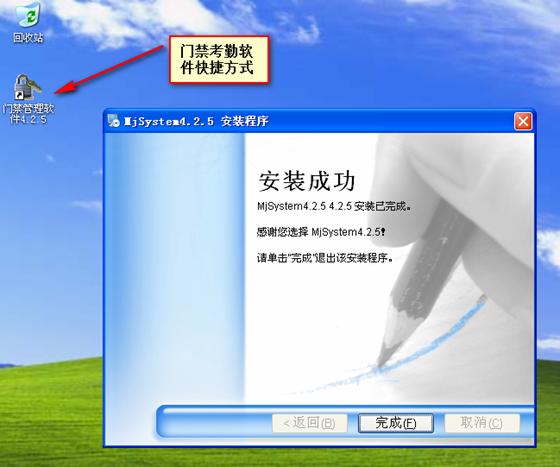

8.      直到软件安装完毕

如果系统上没有安装office，可能会出现一些错误提示，或者软件的某些附加功能不能使用，但并不影响正常使用。

八、         门禁考勤软件使用

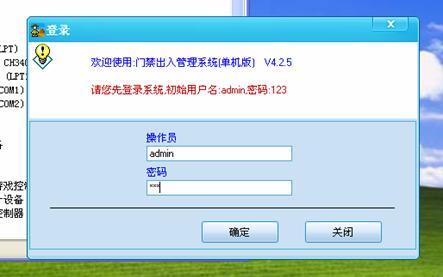

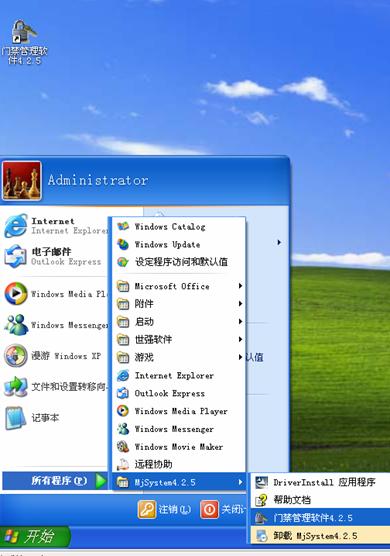

1.      打开门禁考勤软件，使用密码“123”登陆

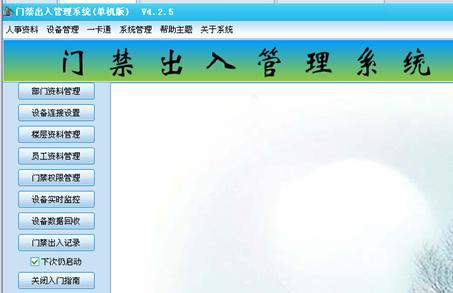

2.       点击“关闭入门指南”

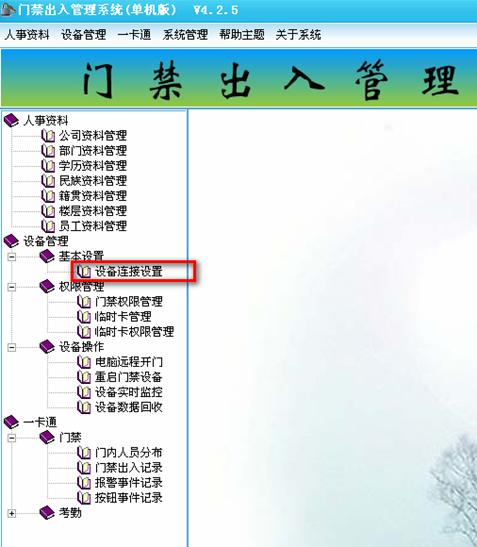

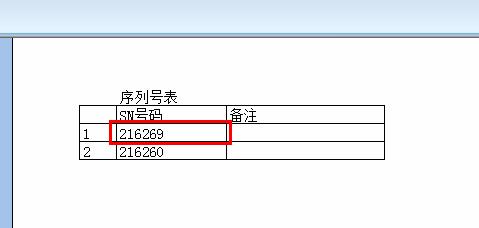

3.      填入序列号

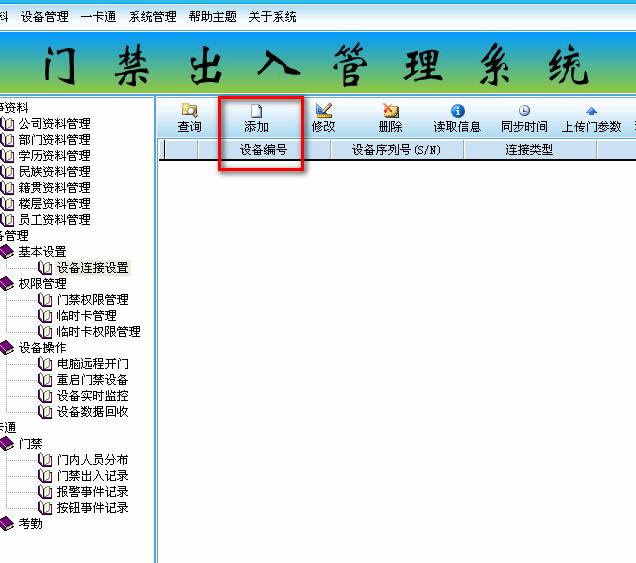

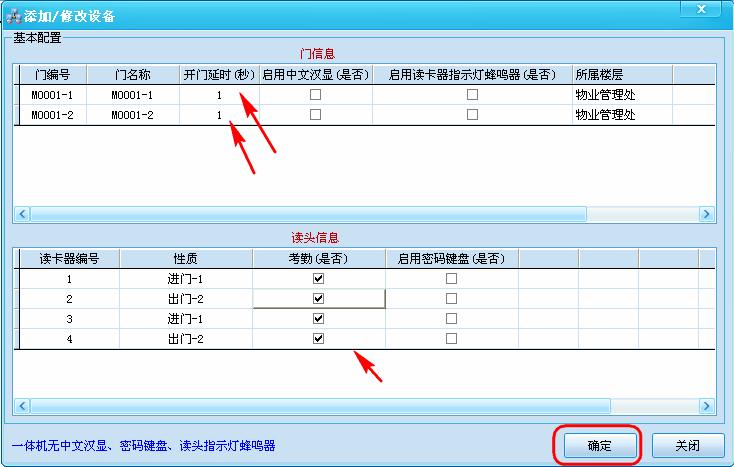

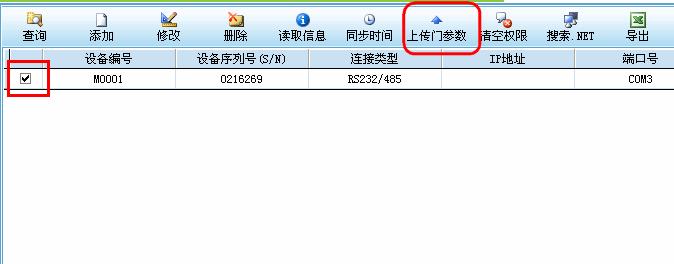

4.      确保闸机已经通电并且数据连都已经连接，就可以将以上设置的参数，上传到机器保存

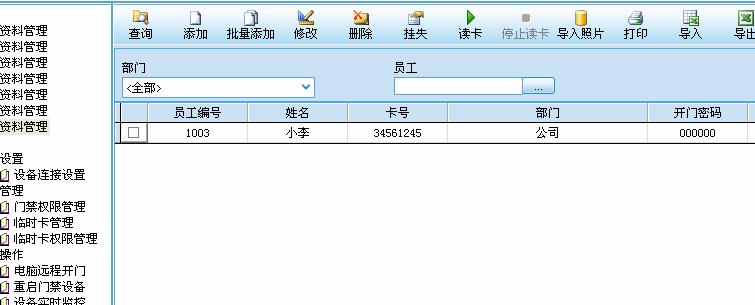

5.      添加员工资料

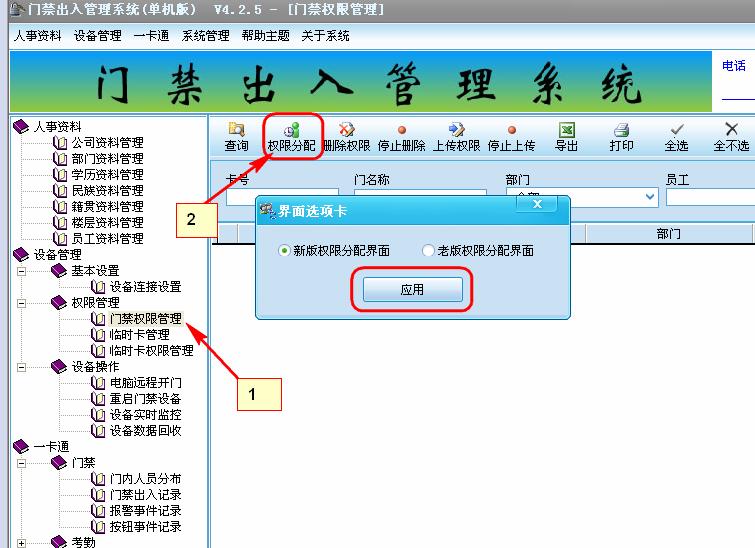

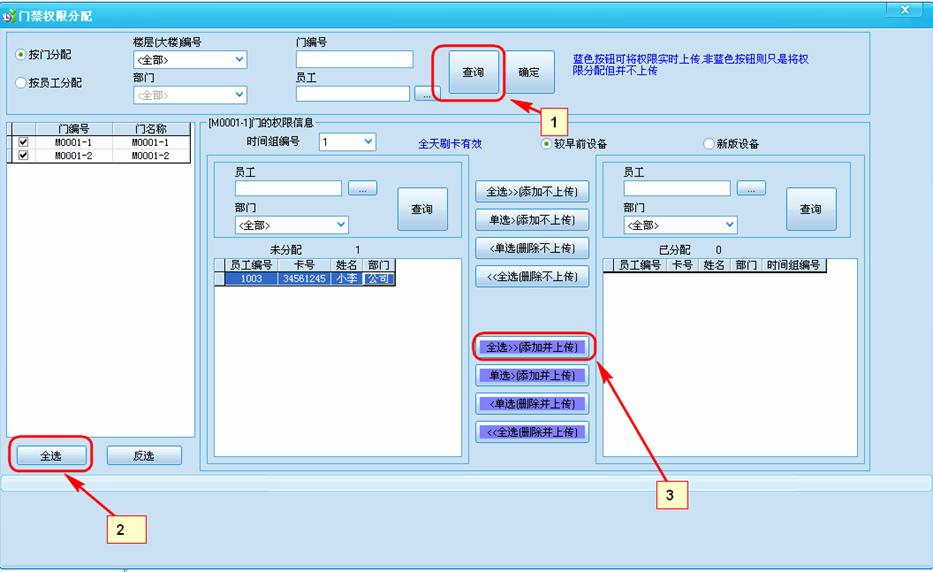

6.      上传卡号到闸机中

7.      等待上传完毕即可使用了。

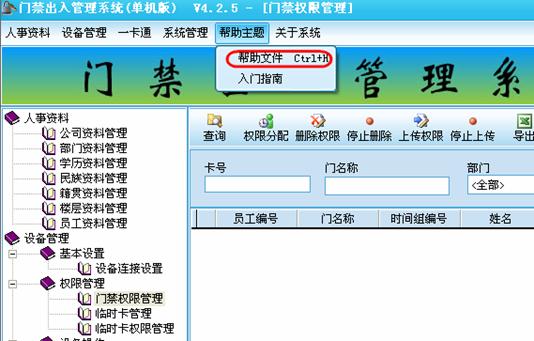

8.      更详细的说明请在软件中找到文档

九、         维修注意事项

1.      与软件连接失败

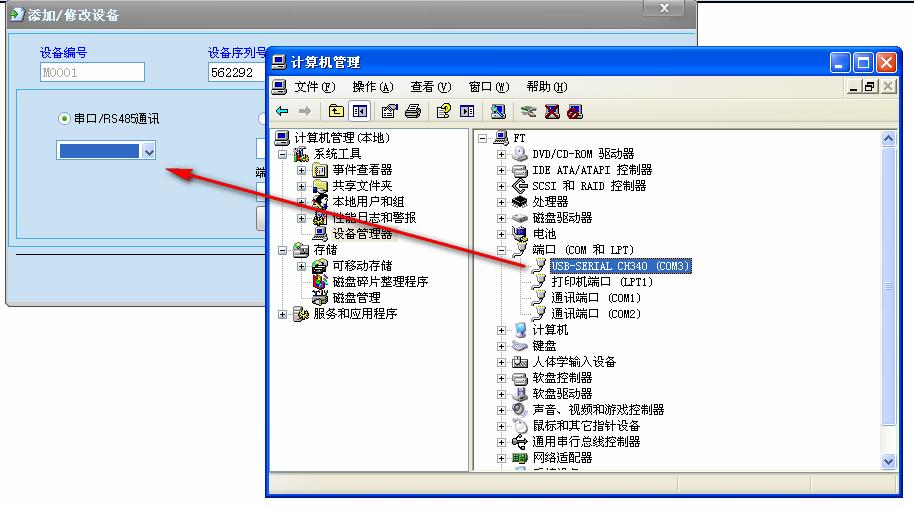

检查系统“设备管理器”中的串口号是否与软件中记录的串口一致

检查数据线连接是否正常，如果无法确定，可以将电源切断，打开机器的上盖，找到门禁控制器，用万用表检测数据线上的“485+”、“485-”、“GND”是否与各控制器上的对应标识相通，相通说明正常
